2015 - Moon - under ombyggnad

Bilderna visar ombyggnad under 2015 av Moon - Annika Koch och Björn Christenssons båt.

söndag 05 juli 2026
77 bilder

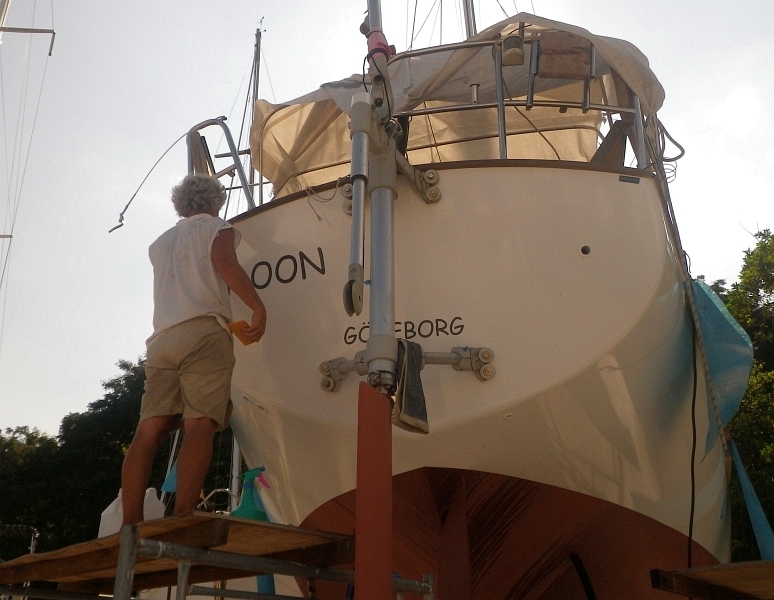

Mars / April 2014 Bara några veckor kvar till sjösättning. Kändes bra att sätta...

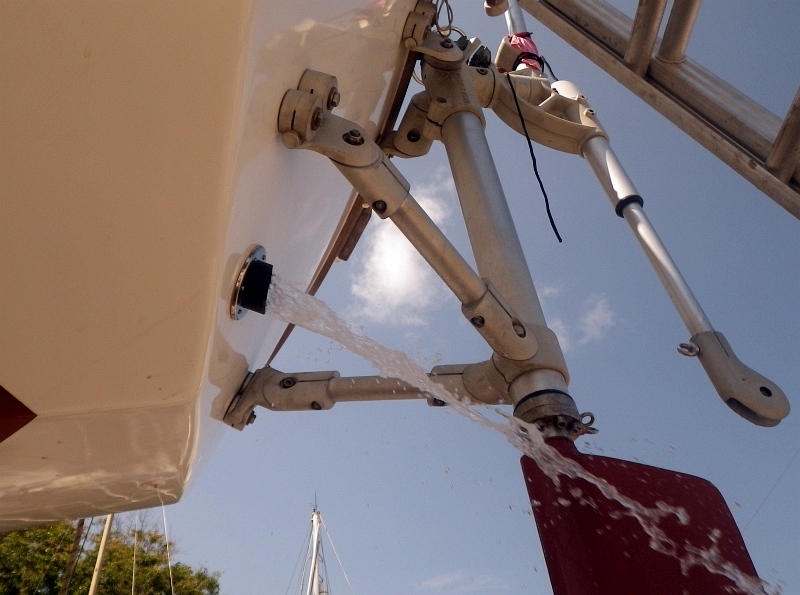

Kontrollkörning av motorn innan sjösättning. Moons kylvattenintag har en bottenven...

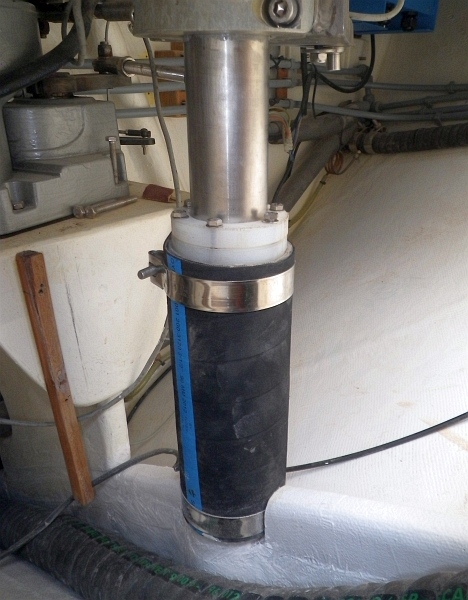

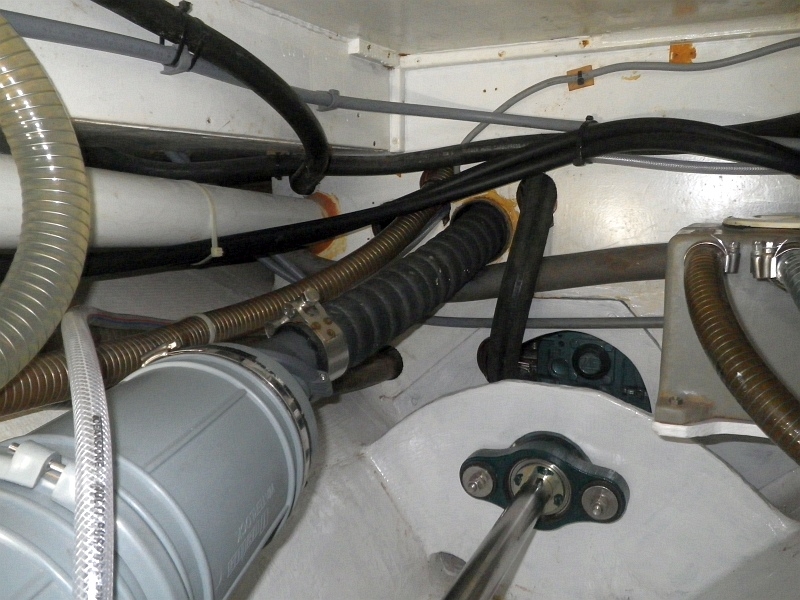

Hjärtstocken med sin nya tätslang och hemmagjorda tätlager. Den gamla konstruktion...

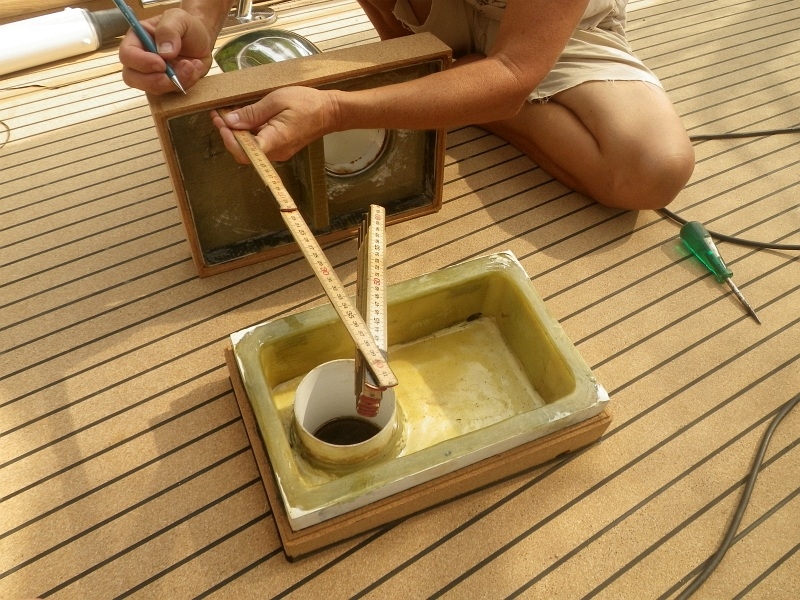

Doradboxarna får sin korkbeklädnad. Vägg- och taktjockleken åstadkoms med hjälp ...

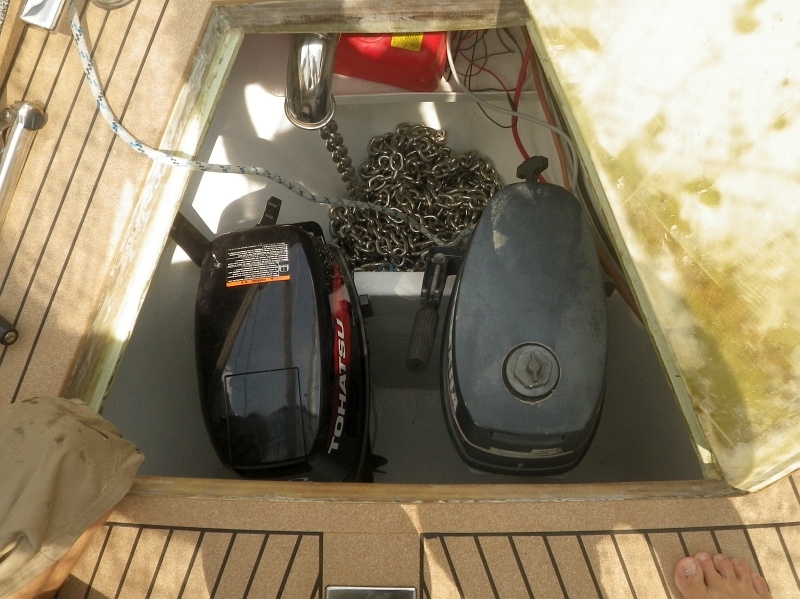

Nytt extraskott i kättingboxen ger stuvmöjlighet för snurran, och en "gratis" för...

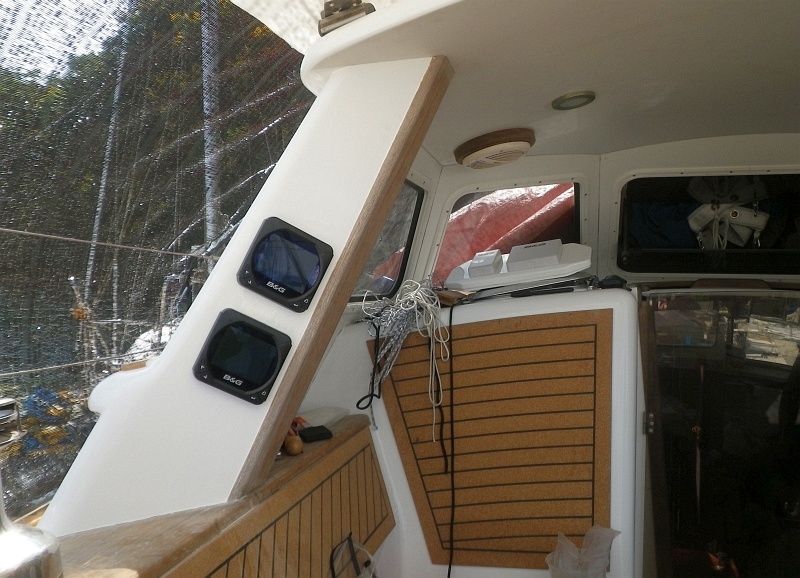

Nya instrument på plats efter att vi minskat dom gamla hålen med 30 mm, en väldigt...

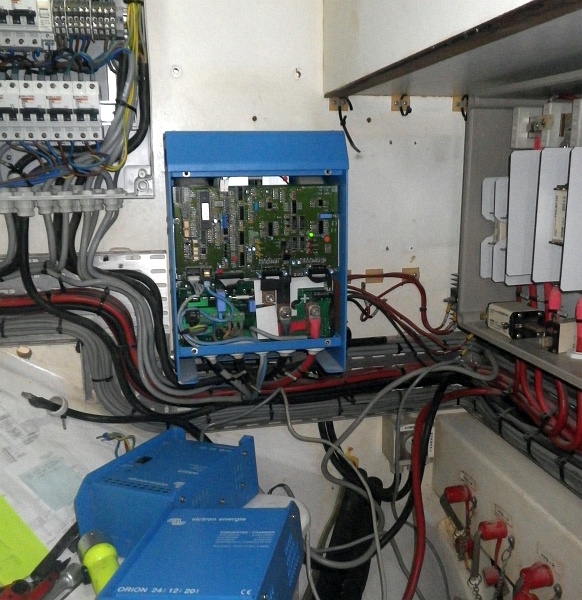

Delar av Moons eldistributions-system under ombyggnad. När kabelskydden är tillbaka...

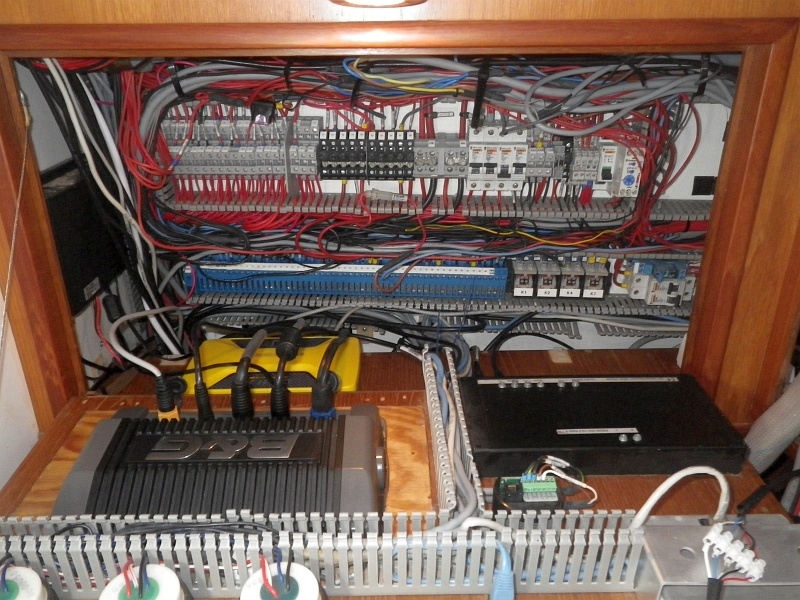

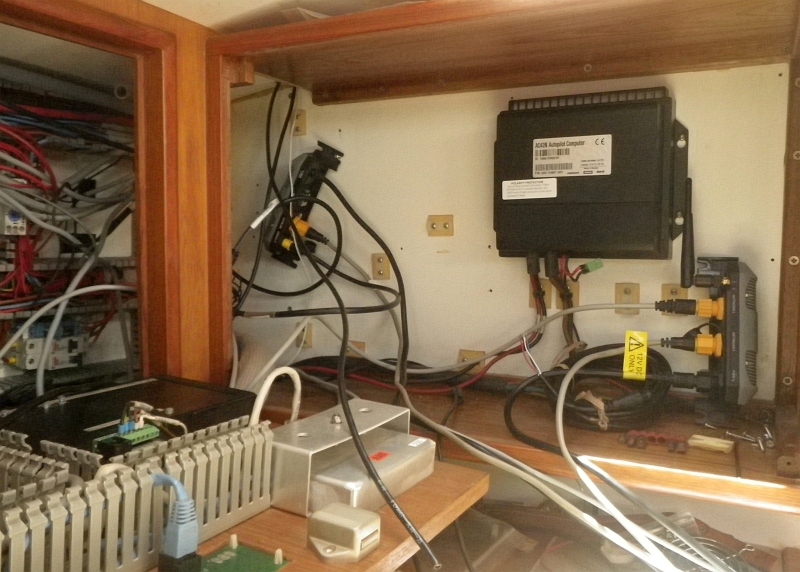

Bakom den här nedmonterade brytarpanelen gömmer sig autopilotens dator. Radarinterf...

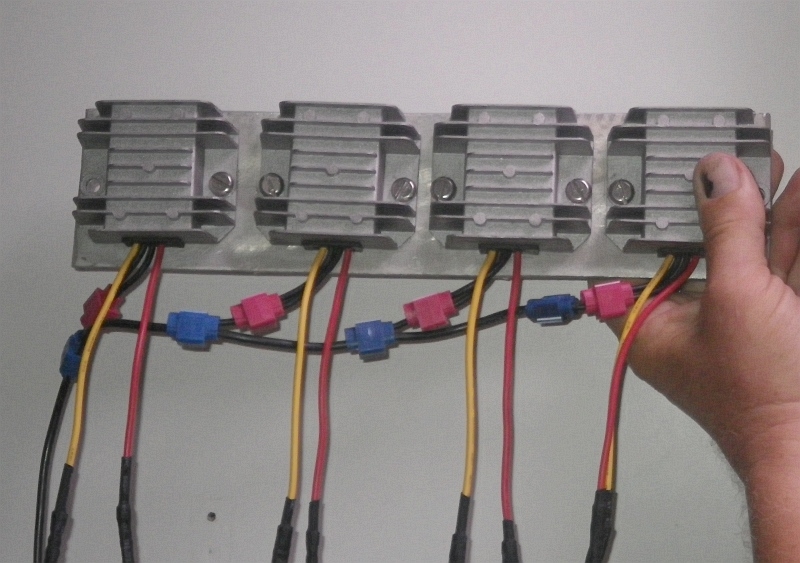

24 voltsystemet i båten innebar en utmaning när vi gick över till LED belysning. H...

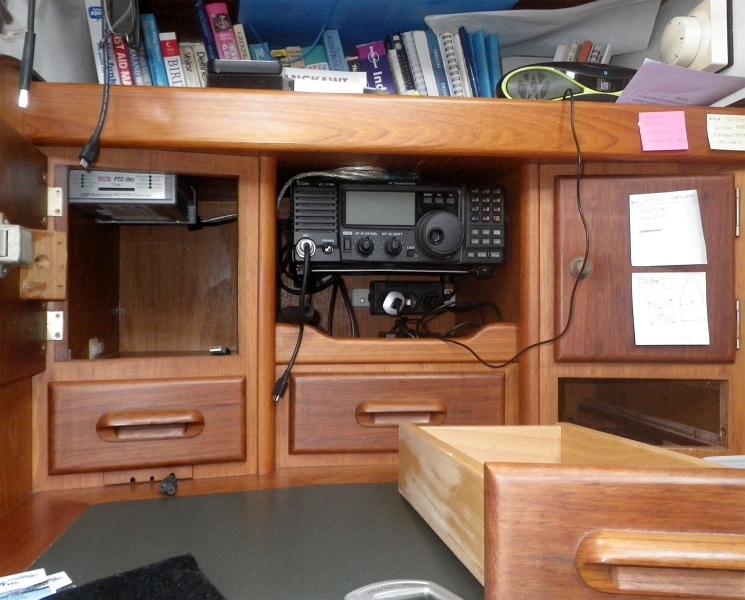

SSB radio med pactormodem monterade i "kontorets" sekretär.

Teknikrummets utrustning delvis nedmonterat för att reparera den ena 2kW invertern o...

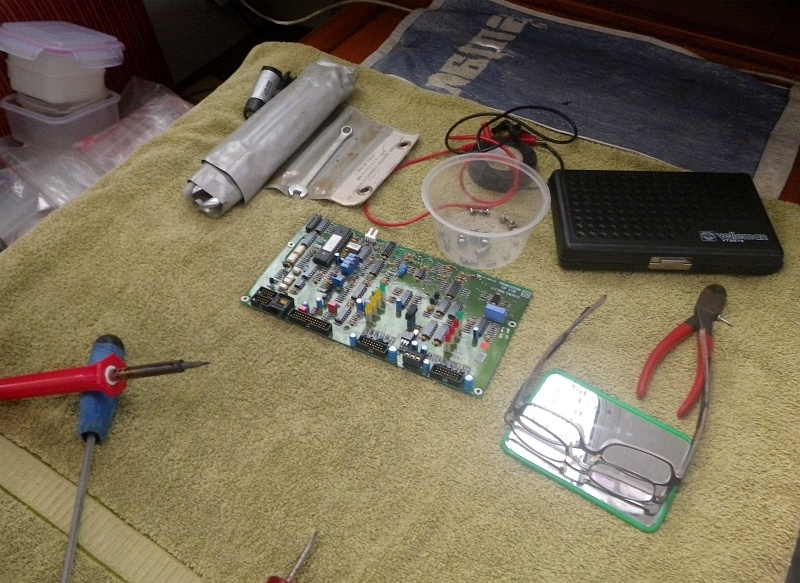

Operationsbordet är dukat. Efter en del pill hittade vi en dålig lödning som efter...

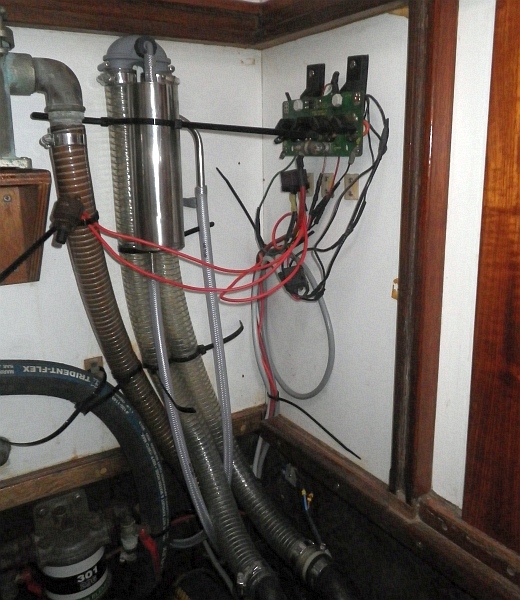

Motorns nya Vetusavluftare på kylvattenslingan. Säkringar och reläer till höger �...

Akter om motor och backslag under dieseldagtanken är det trångt! Genom hålet i de...

Dieselhuvudtanken tömd på sin bottensats i tre avtappningar från höger till väns...

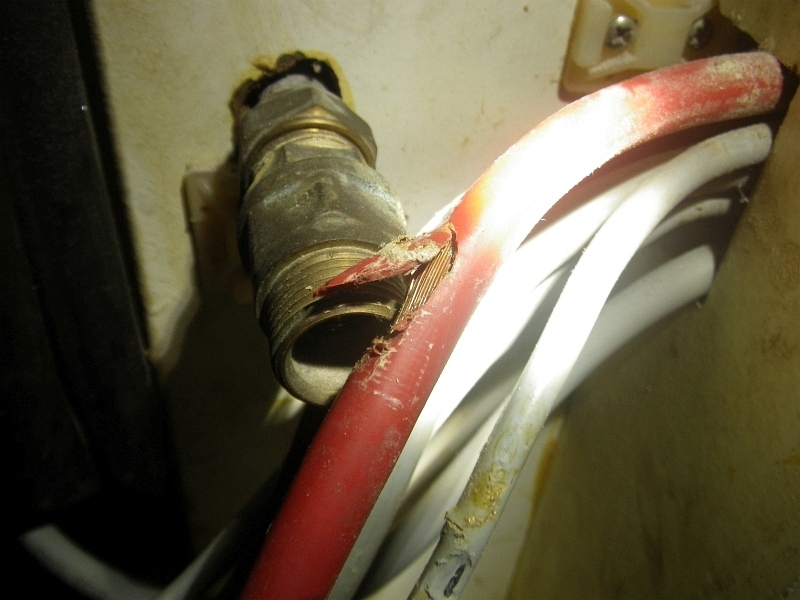

Nära katatrof ! En av flera installationsmissar från varvsbygget i Holland. Underli...

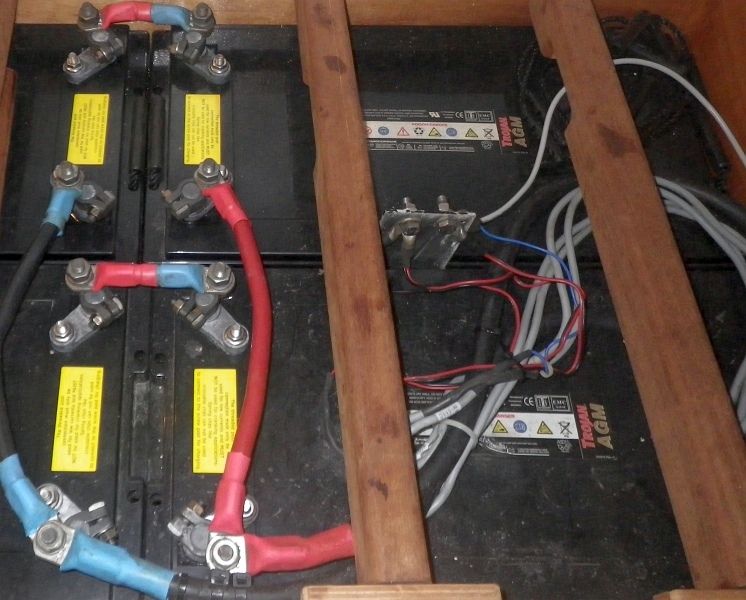

Moons 24Volts AGM bank 4 st 12 volt 236Amph. Kabelskorna är normalt skyddade av en p...

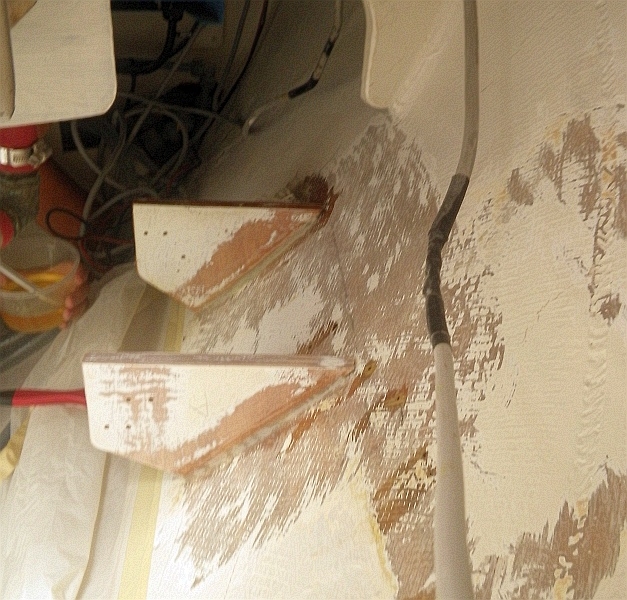

Montage av en "folding pad" på fördäck för nedhal och preventer. 1. Avlägsna kor...

När epoxyn härdat monteras beslaget med vanlig tätmassa. Utan epoxy ner till däck...

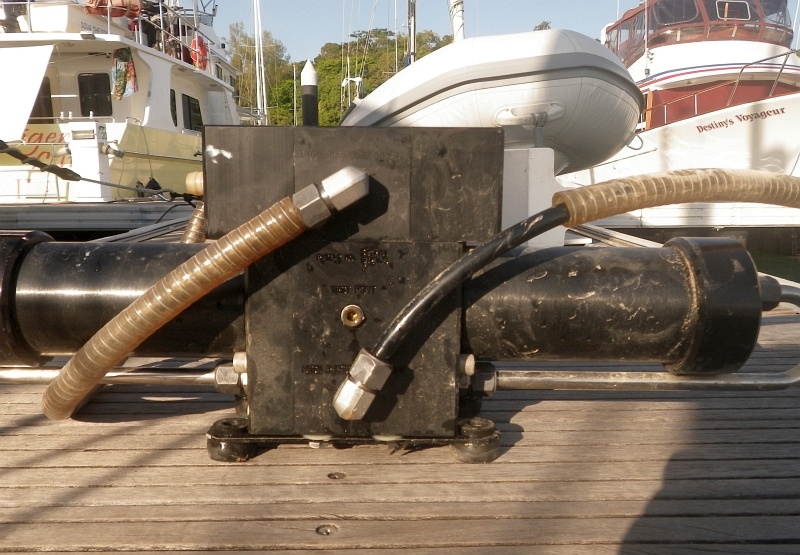

Spectra watermaker Båtens ursprungliga watermaker. Clarkpump läckte från en sprick...

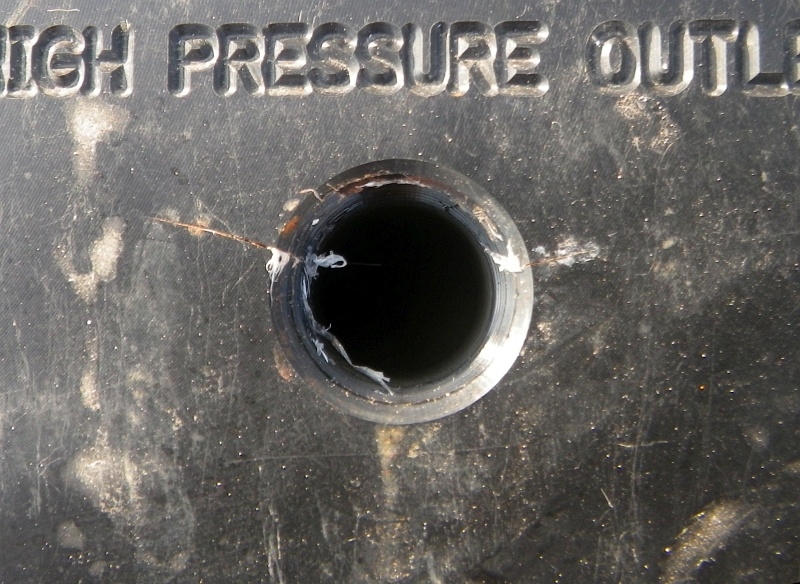

Den ena av dom rostfria anslutningarna var för långt indragen och hade därmed spr�...

Gamla "fundamentet" för Clarkpumpen under borttagning. Det var inte fritt från spå...

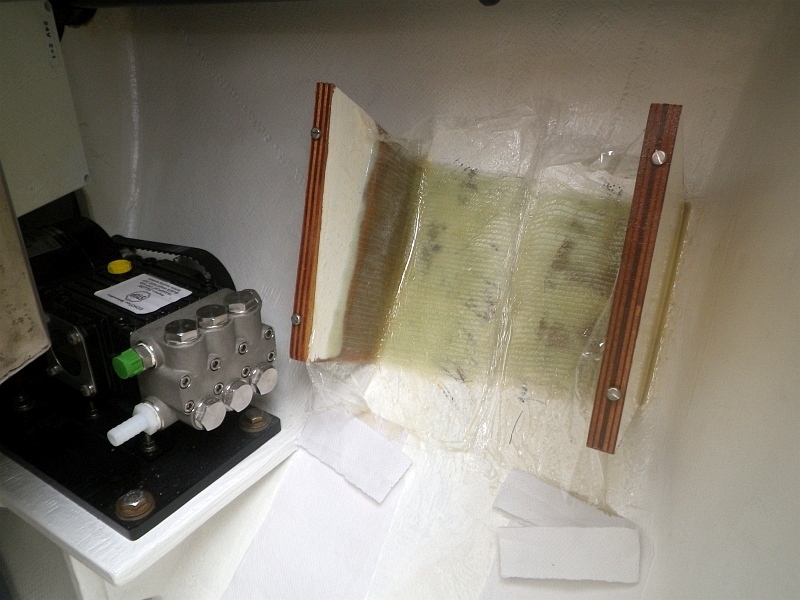

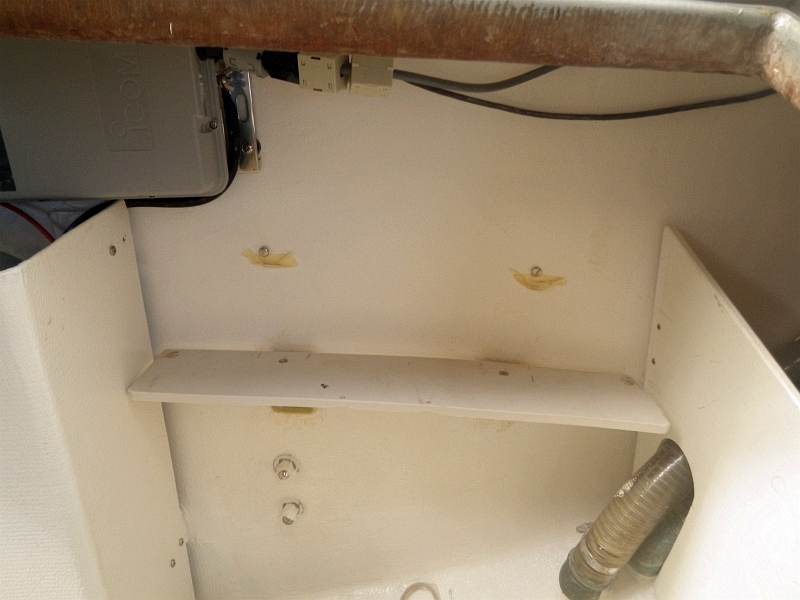

Nya watermakerns fundament på gång.

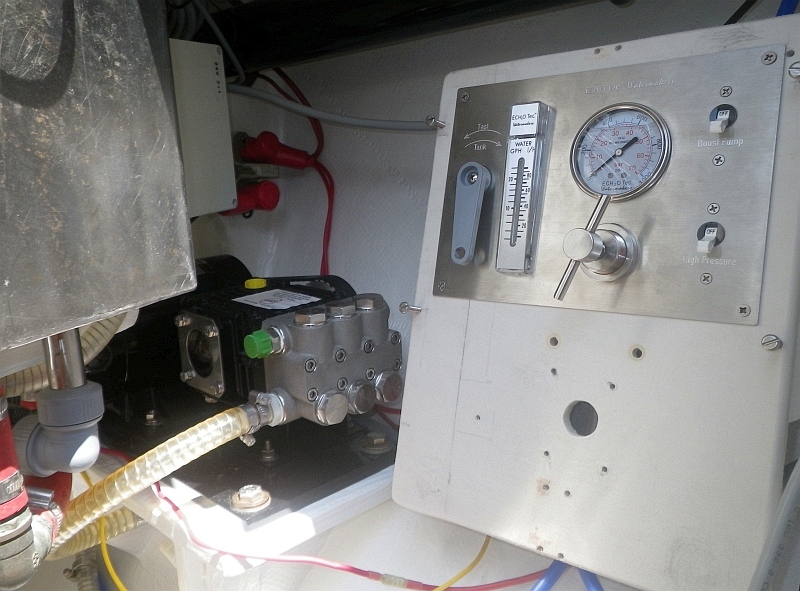

Motor och pump på plats. Nya skotten är för watermakerns manöverpanel. Alla detal...

Hela anläggningen sitter i skydd under styrbords gångbord i akterluckan. Membranet ...

Hela akterspegeln blev fri när gamla styrpanelen till Spectran togs bort och stuven ...

Akterspegeln har fått hyllor för 2 10 liters bensindunkar. Bilden visar babords hal...

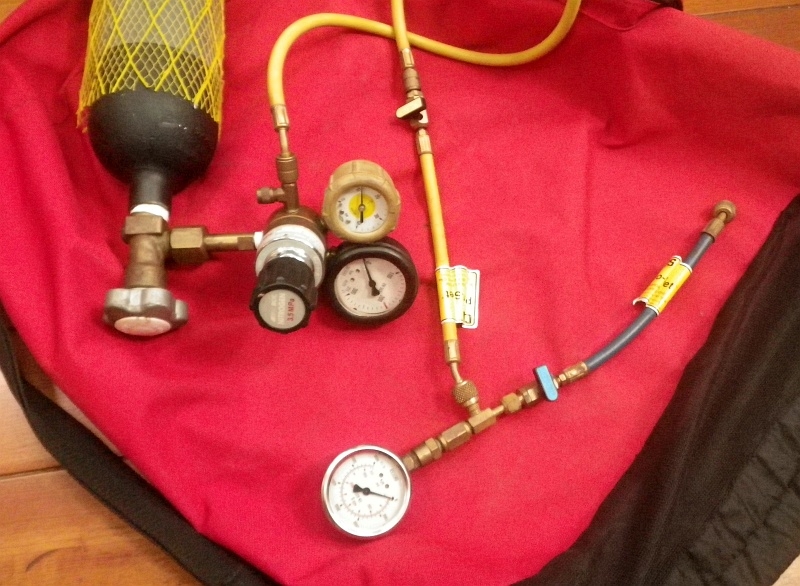

Whispergeneratorns Nitrogengas påfyllnings/kontroll-utrustning. Vi har fyllt en gån...

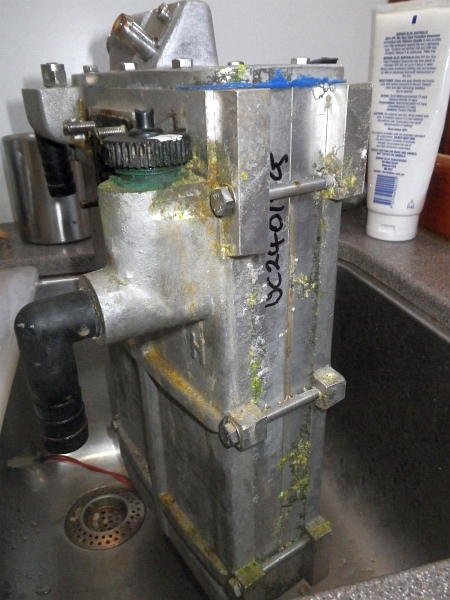

Saltvattenvärmeväxlaren i Whispergeneratorn läckte på flera ställen. En av flera...

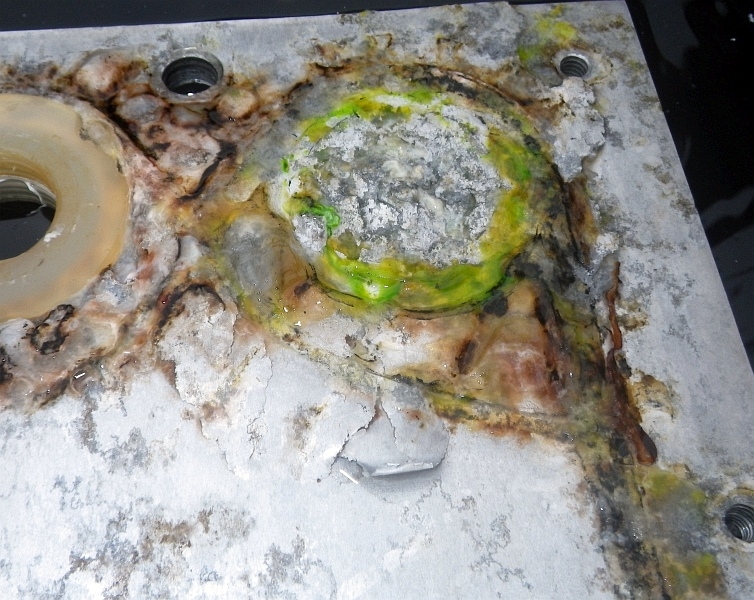

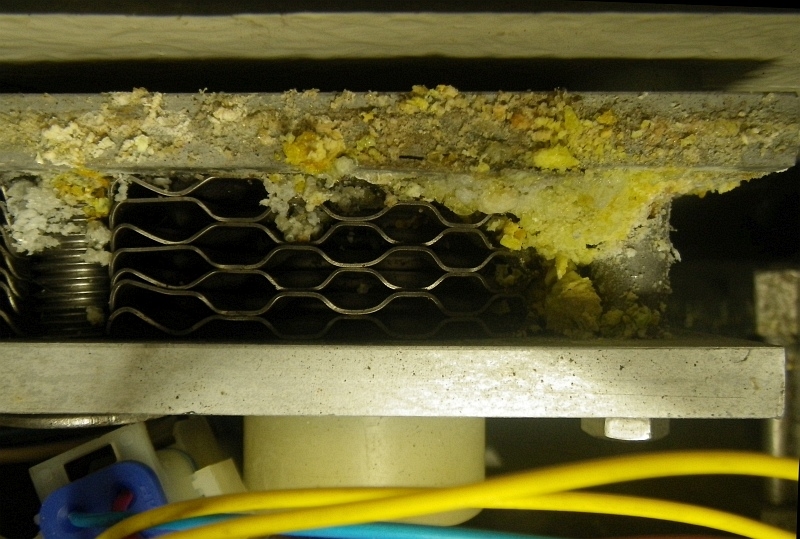

Saltvattenvärmeväxlaren till Whispergen. Salt och titaniumoxidavlagringar har sprä...

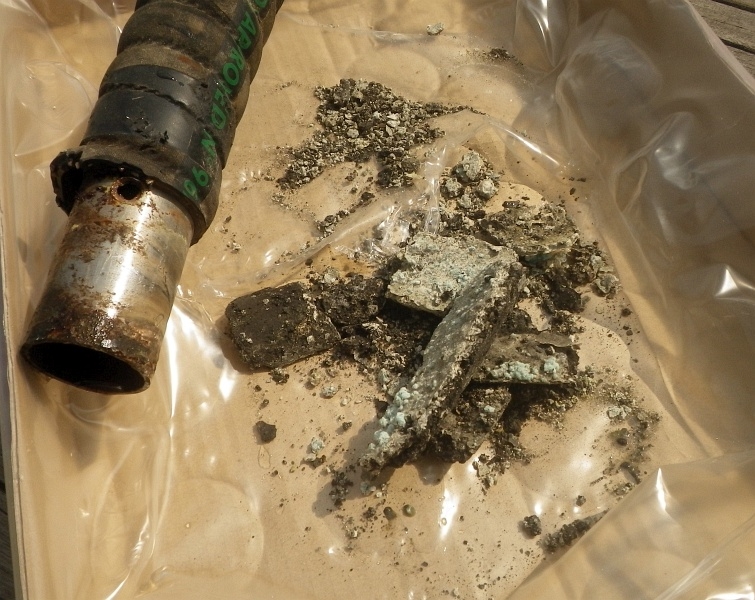

Whisperns avgasslang hade en lågpunkt mitt på och kondensavloppet var helt igensatt...

Whisperns Avgasvärmeväxlare Radiatorvattnets värmeväxlare till Whisperns torra a...

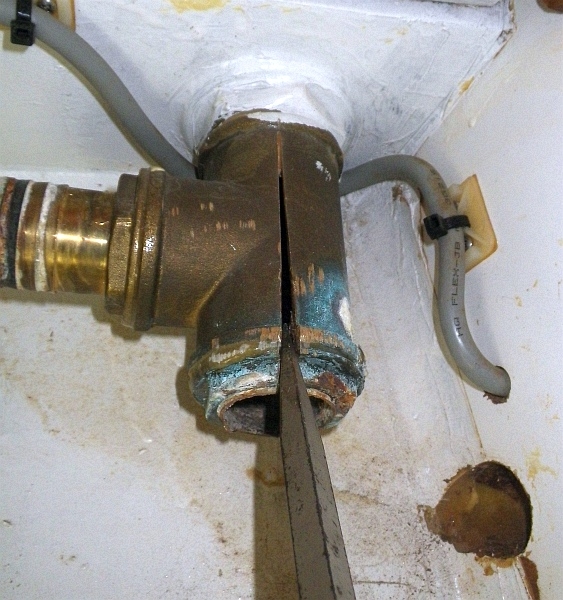

T-gren under den förliga septiktanken. Ett av våra mer spännande jobb. Att lossa ...

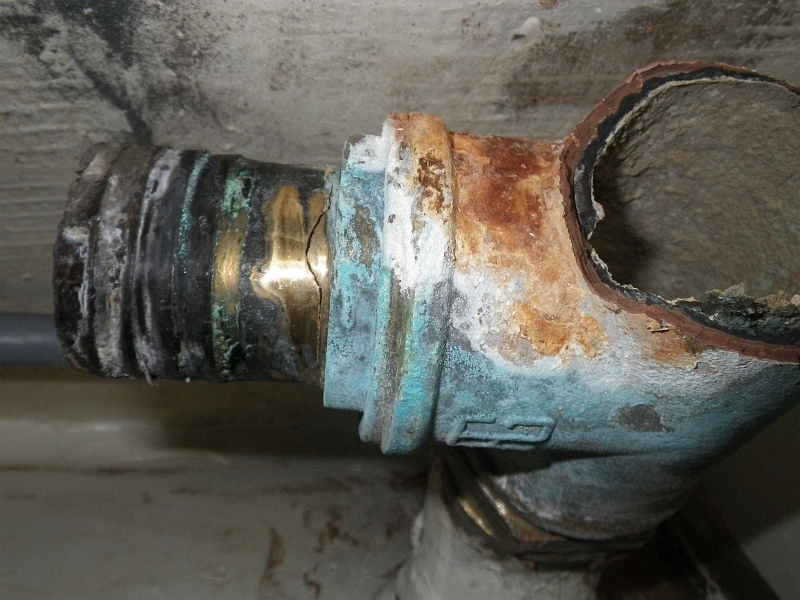

Som synes var det inte helt onödigt att byta den läckande T-kopplingen av undermål...

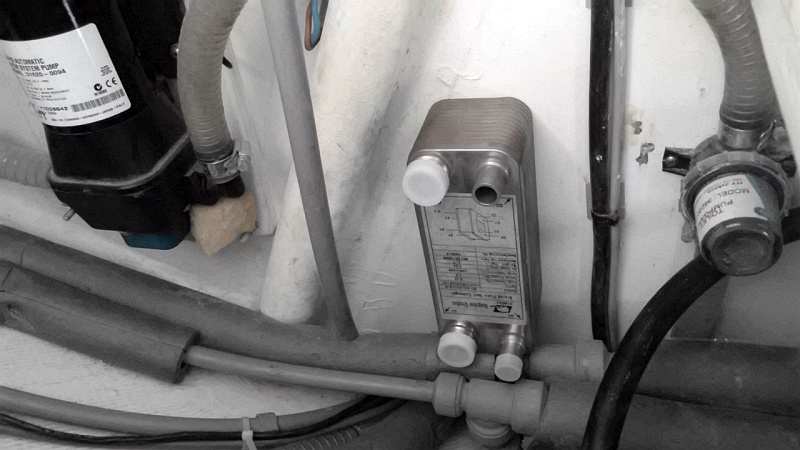

Värmeväxlare mellan motorns- och båtens cirkulationssystem. Underligt nog kunde b...

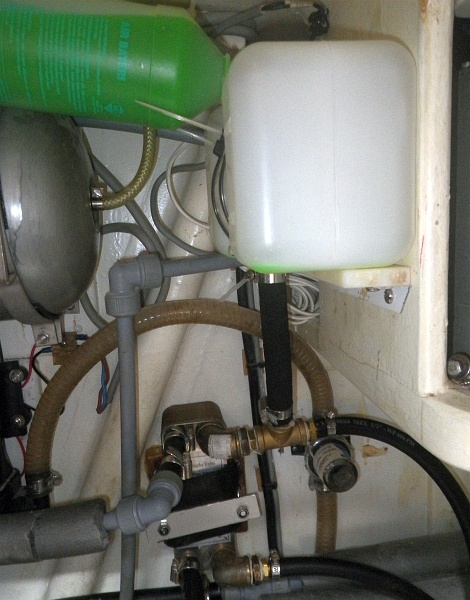

I och med värmeväxlaren fick motorn ett fristående expansionskärl. Motorn hade ti...

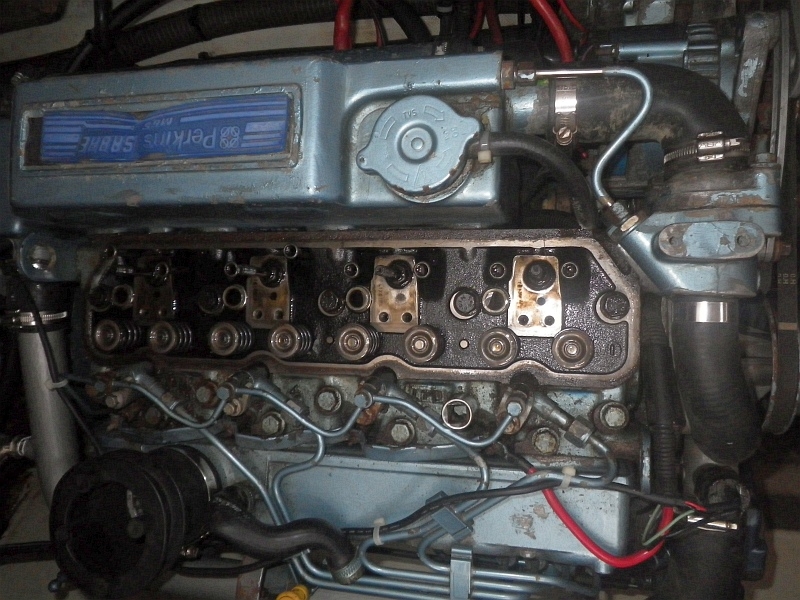

När vi köpte Moon var motorn isärplockad och toppen planad efter en överhettning....

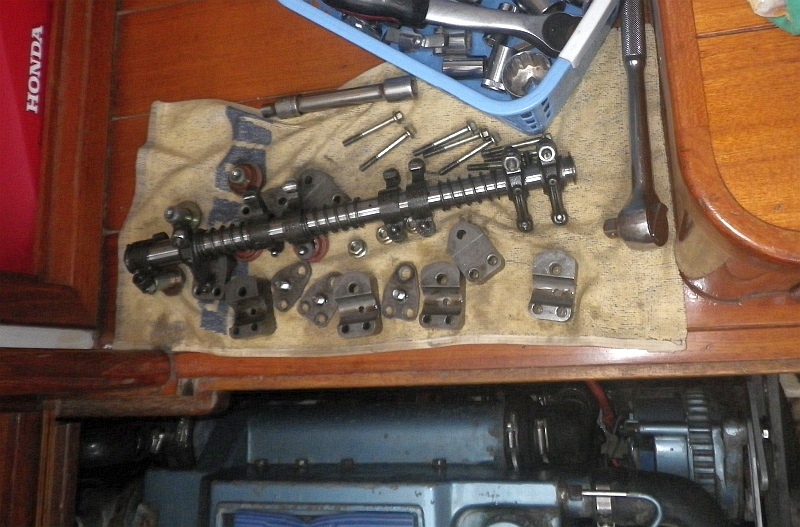

Det visade sig att flera av bultarna satt under ventillyftarsystemet... Killen som p...

Fastsättning av beslag på relingslisten. Här har vi det spännande projektet att...

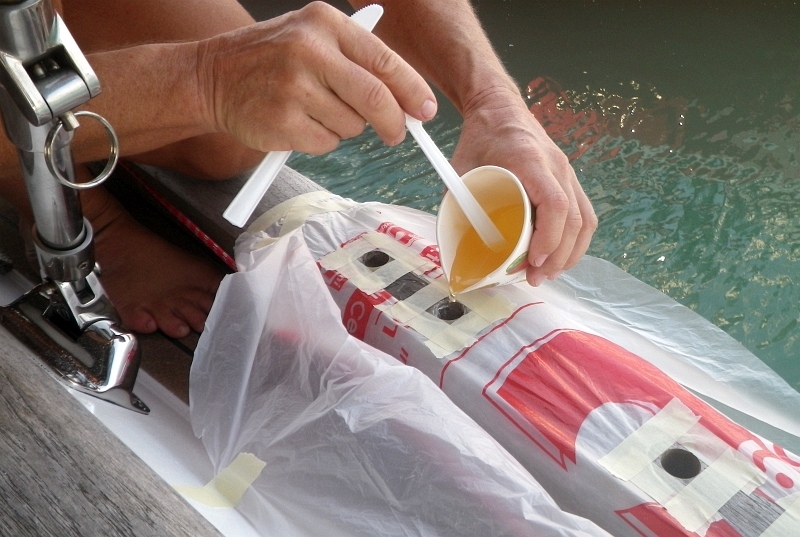

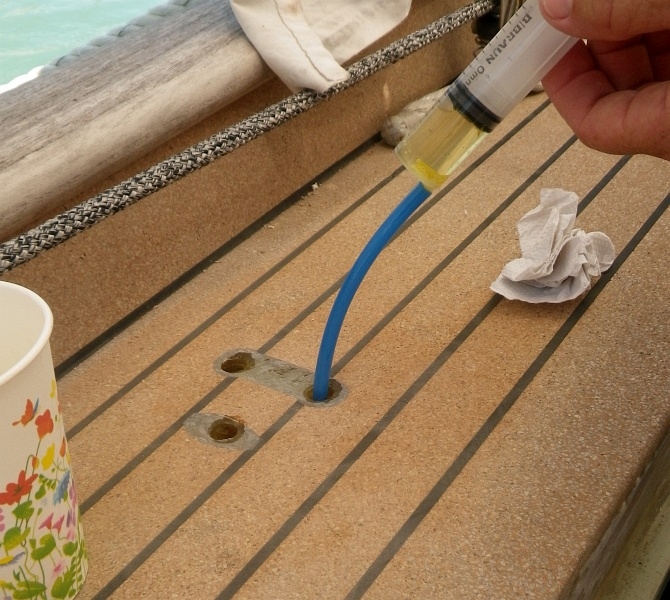

Allt gick bra i alla åtta hålen. Här fyller vi hålen med epoxy

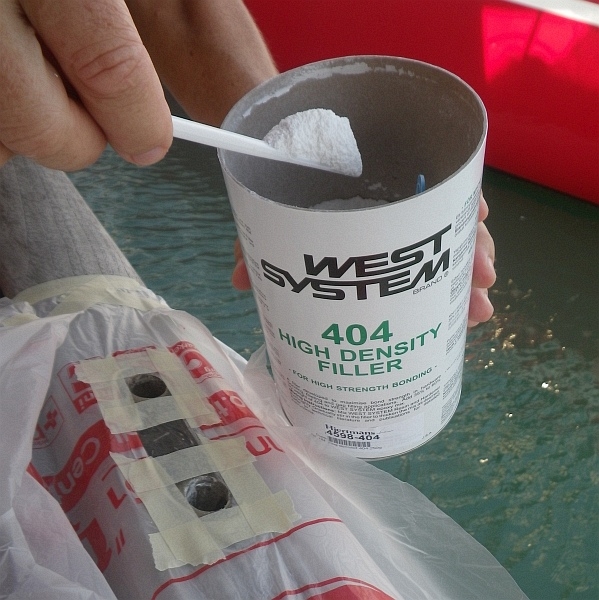

Efter att ha sugit ur hälften av epoxyn blandar vi i filler för hög hållfasthet...

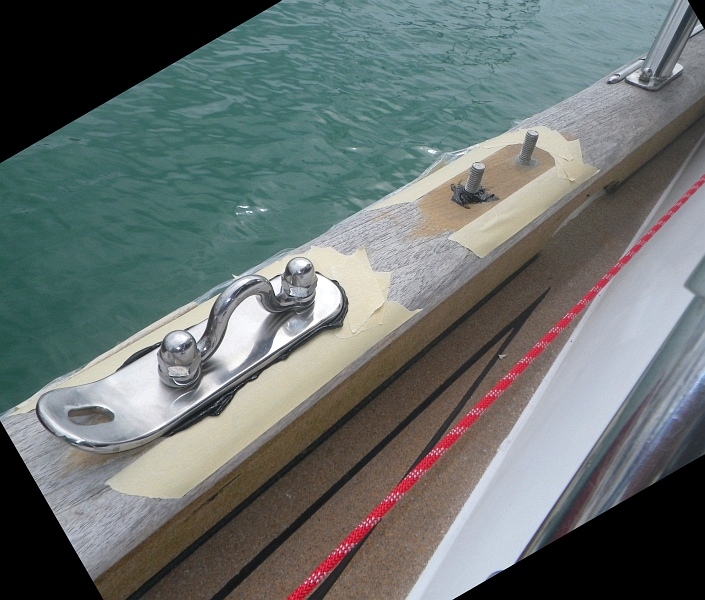

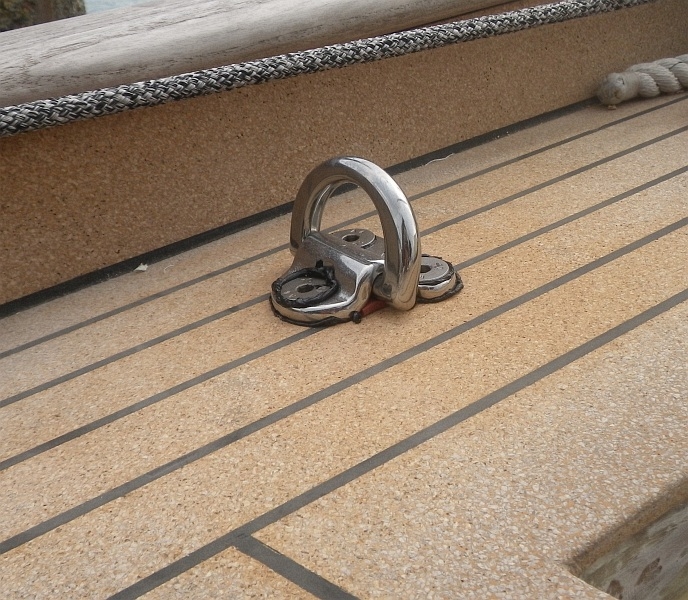

Här är den nästan färdiga produkten. Preventer/nedhal, löpande backstag och län...

Livlinebeslag mm Här räckte det med ordentlig epoxyimpregnering av hålen i plywo...

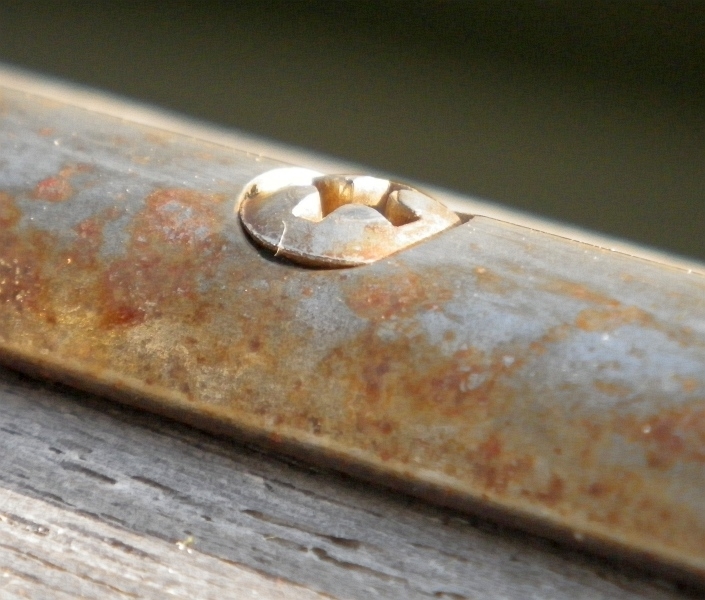

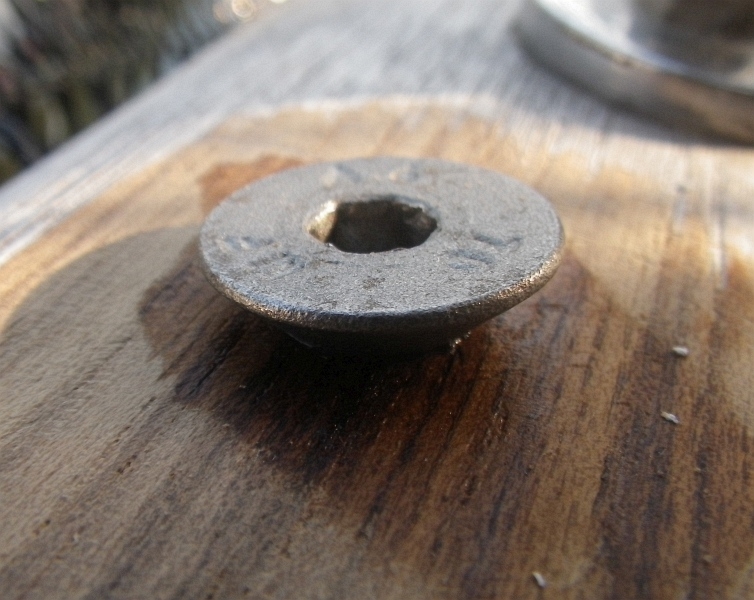

En närbild av en slitskena - som dom såg ut när vi köpte båten. Helt enkelt jä...

Slitskenor - generation två. Se dom blanka breda skenorna med försänkta skruv och ...

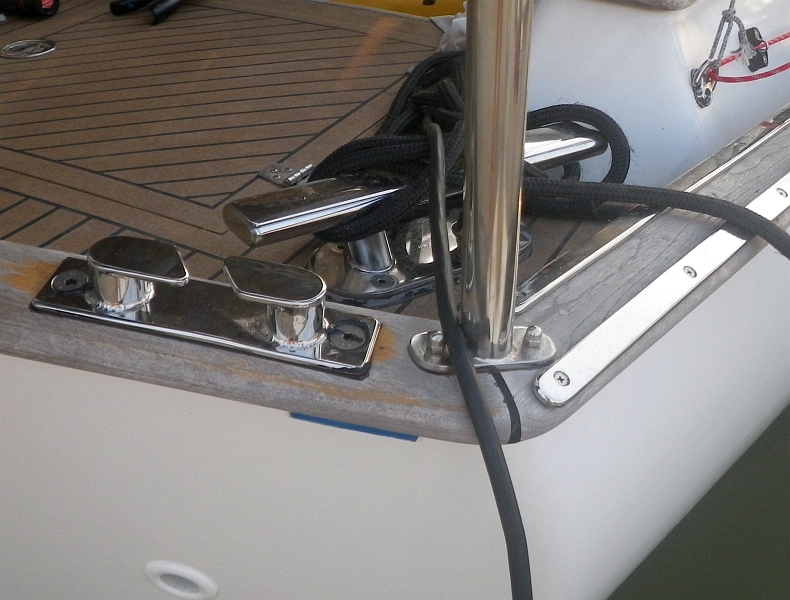

Halkiparnas skruv sattes med en enklare metod, dom ska ju bara ta sidokrafter. Håle...

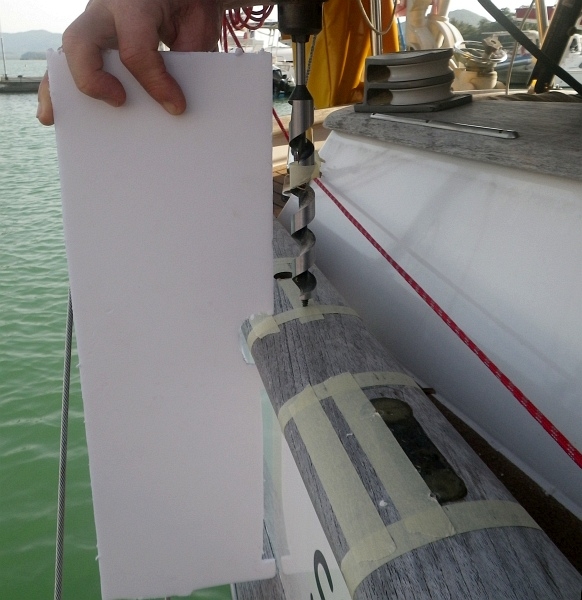

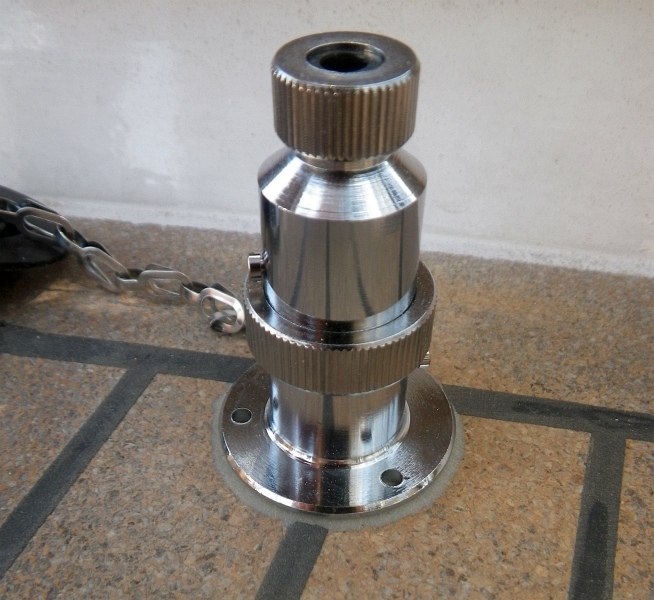

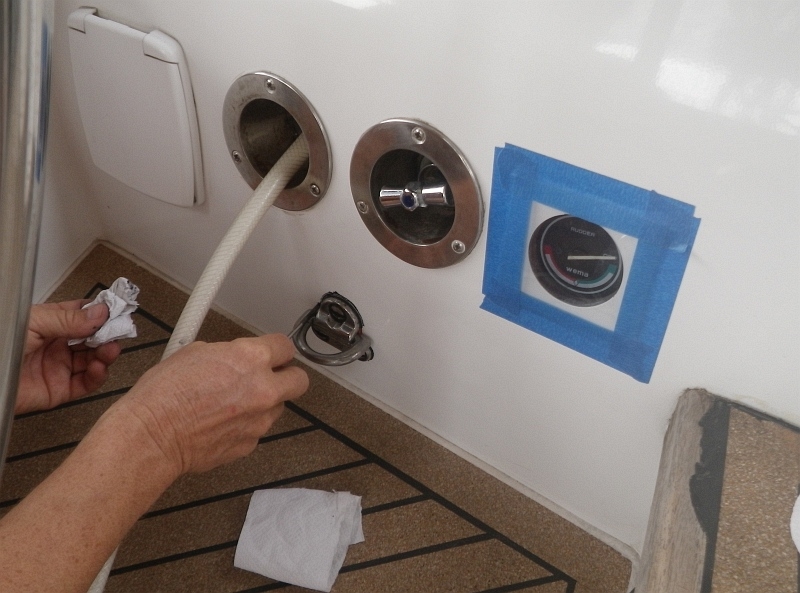

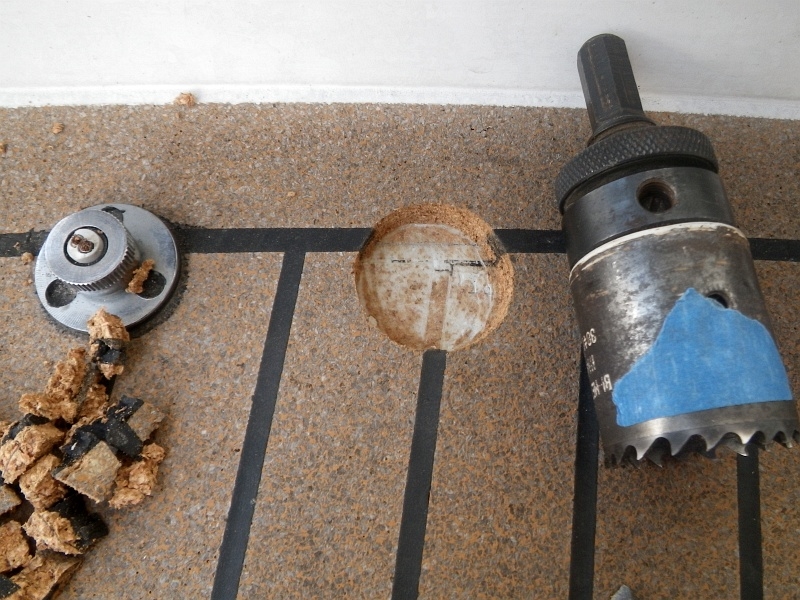

Här skall vi montera en "stickkontakt" för rorkultsautopiloten till vindstyrningen....

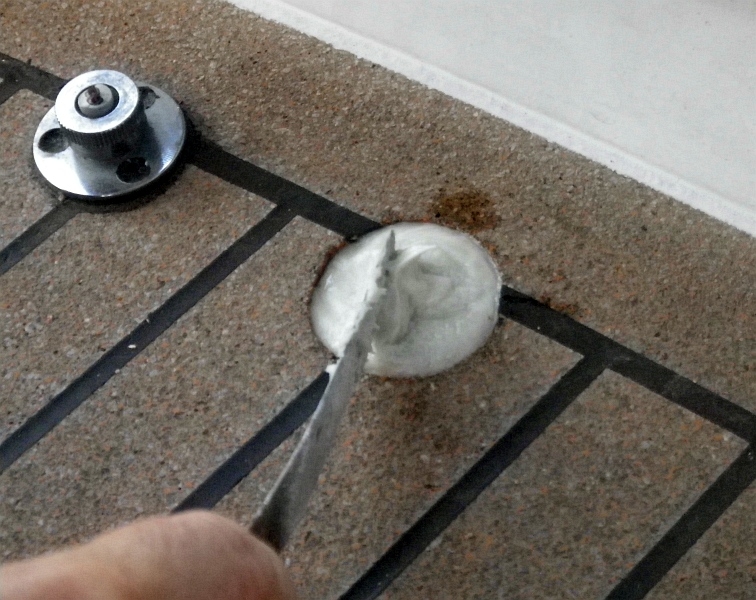

Hålet i korken fylls med epoxy med fiberklipp och lite microballonger.

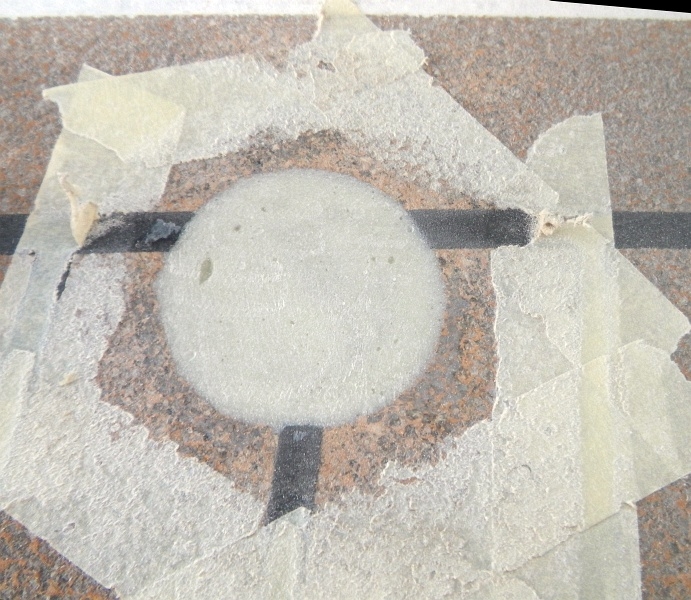

Epoxyn slipas jämnt med korken. (tapen indikerar när det är dax att sluta slipa.....

Nu skall bara hålen för skruvarna borras. Max 8 mm ner i den 9 mm tjocka epoxyfylln...

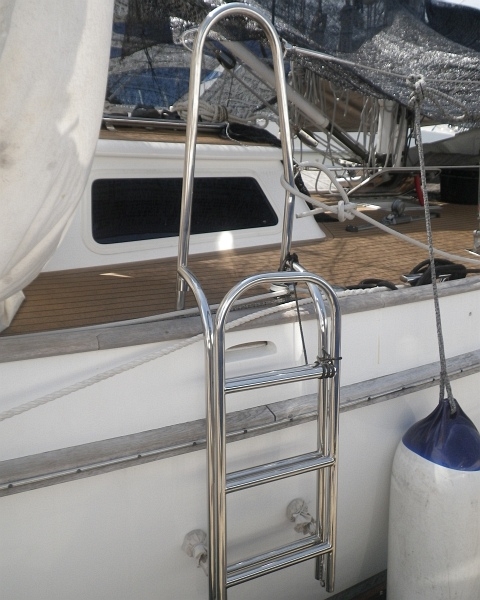

Nya badstegearrangemanget. Ser kanske konstigt ut med stegen framför hajfenan? Två...

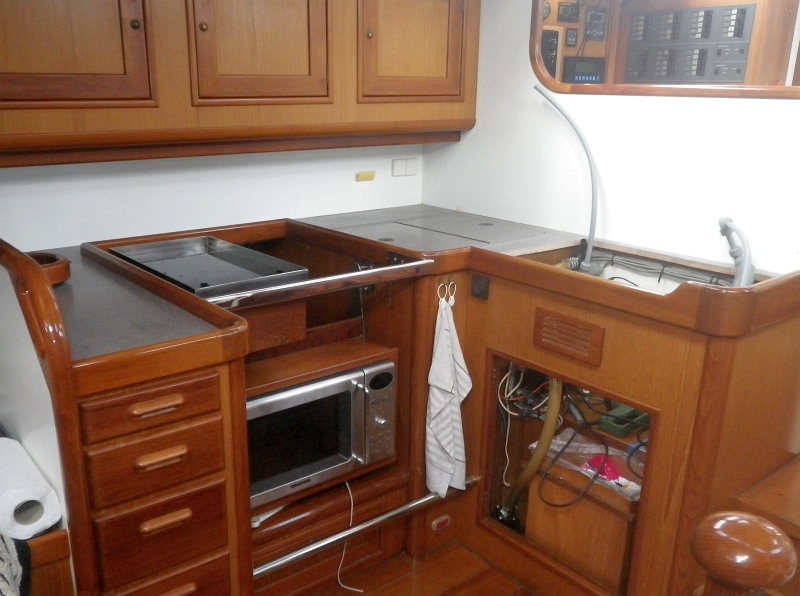

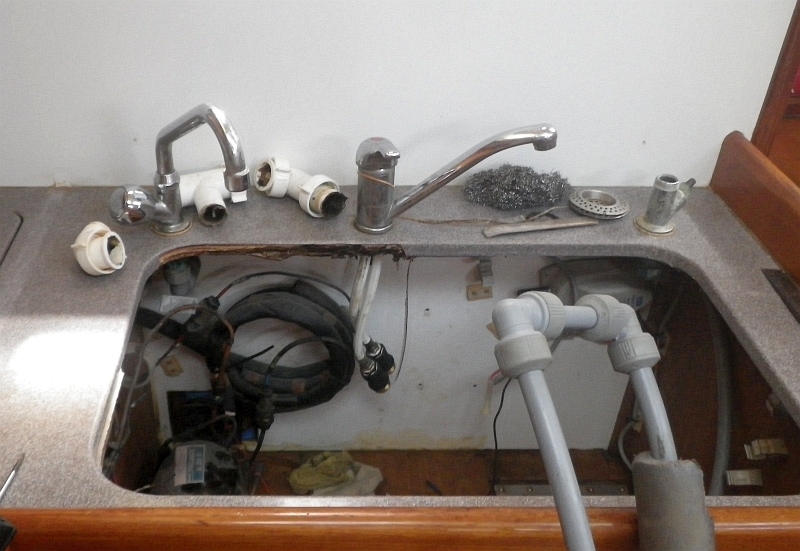

Köksombyggnad. Plywoodbänkskivan hade en tunn limmad corianliknande beläggning på...

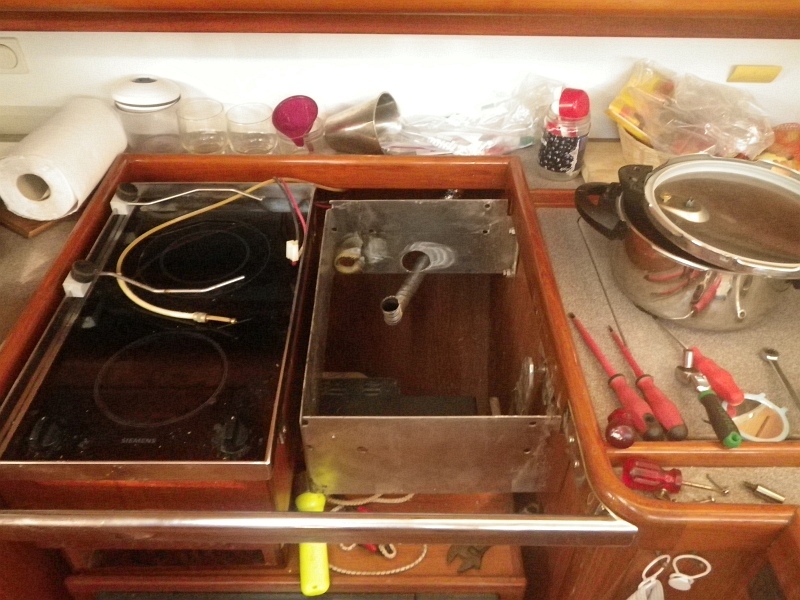

Wallas dieselspisen som satt till höger om elspisen är på bilden under borttagning...

Klart för Corianskivan. All skadad plywood är bortsågad och resterande blir underl...

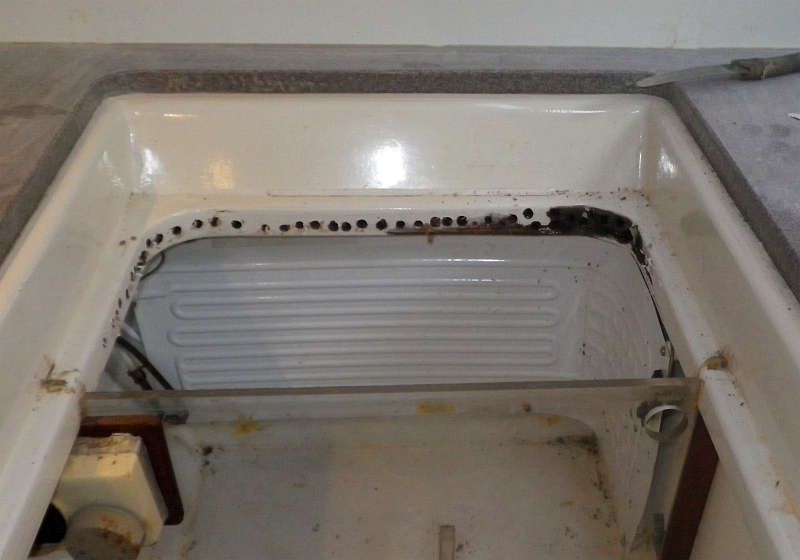

Redan vid start av projektet Moon stod det klart att kylen som förra ägarna använt...

Med Corianskivan på plats (vi kunde ju inte avbryta montörens åtagande!) började...

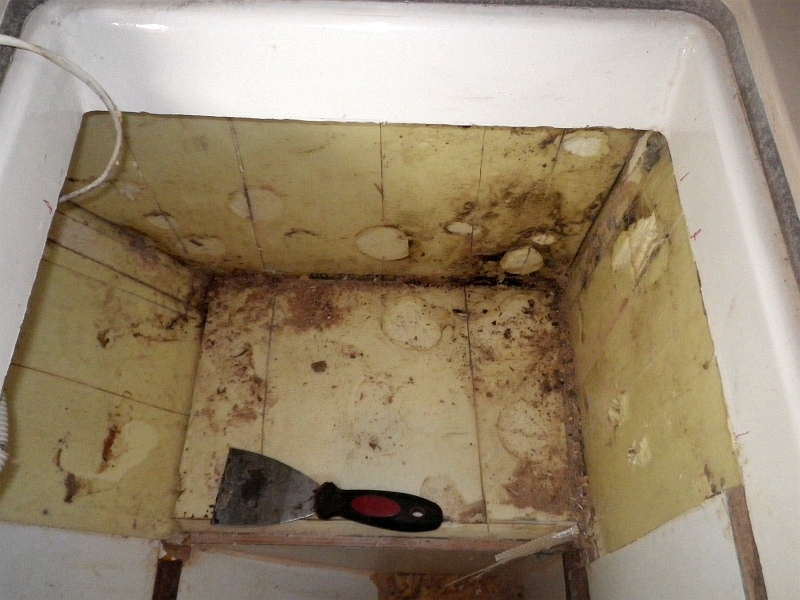

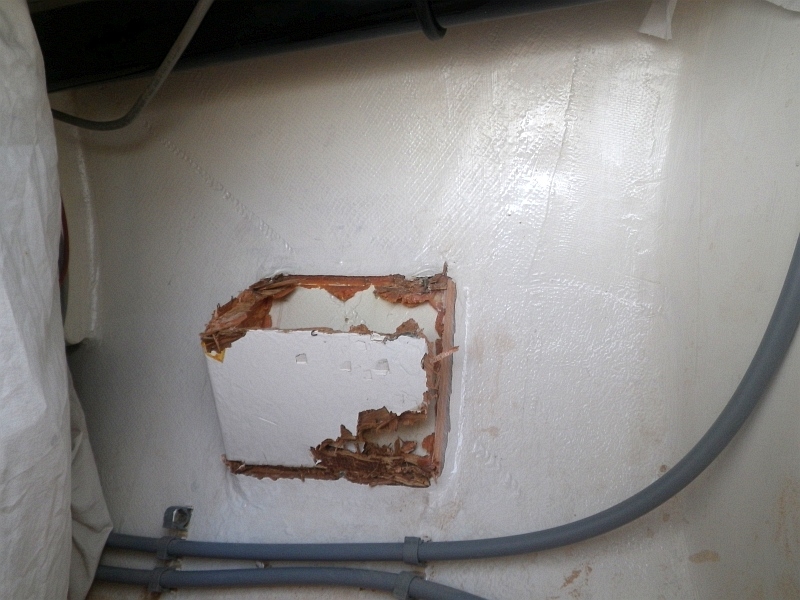

Här är plywoodväggarna, botten och den ruttna luckupplagskanten borttagna. Det vi...

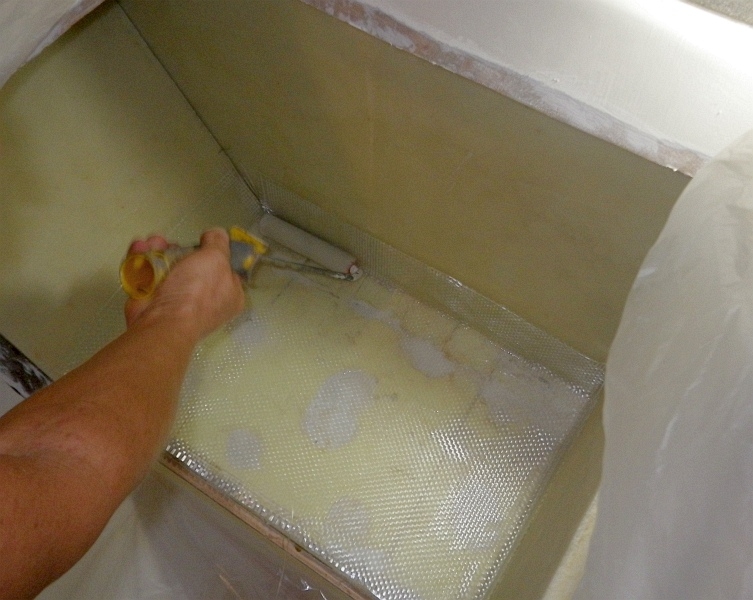

Efter rengöring satte vi dit förlaminerade skumskivor som tilläggsisolering. Bot...

Att ta på sig jobb över huvudet... eller att - ge sig huvudstupa in i uppgiften... ...

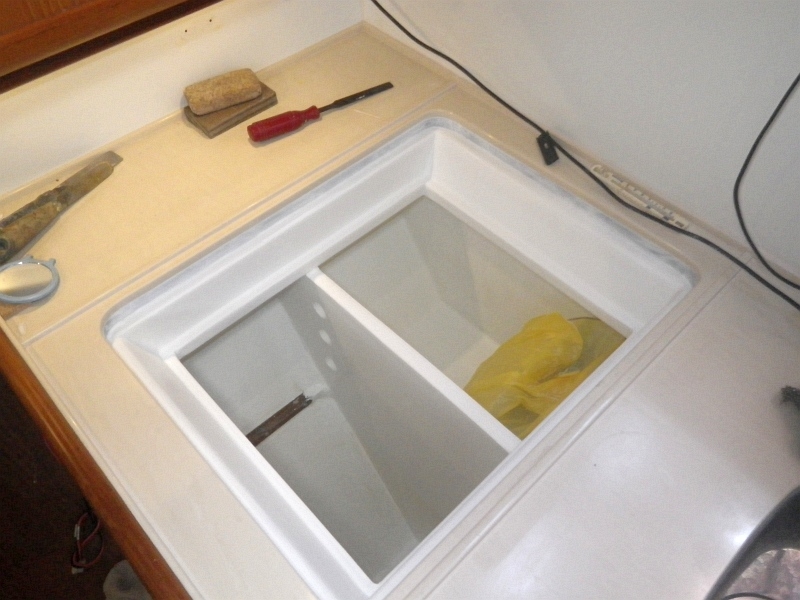

Så här blev det. Hålen i mellanväggen sörjer för spillkyla från kylen till sva...

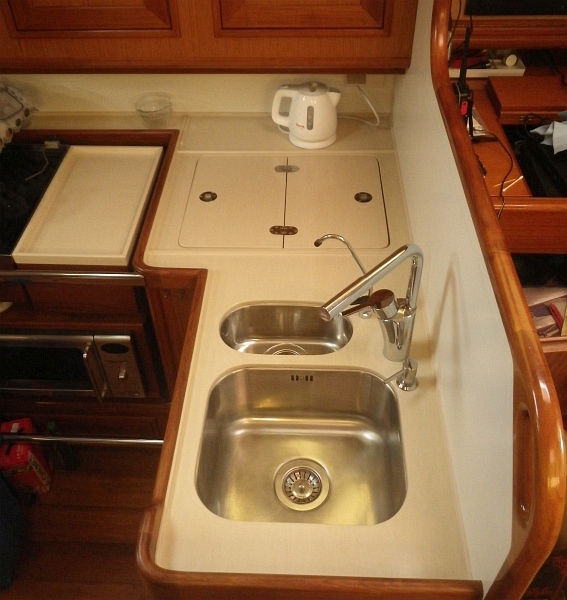

En bild säger mer än tusen ord... Kan inte sägas på annat sätt. - Nya avställn...

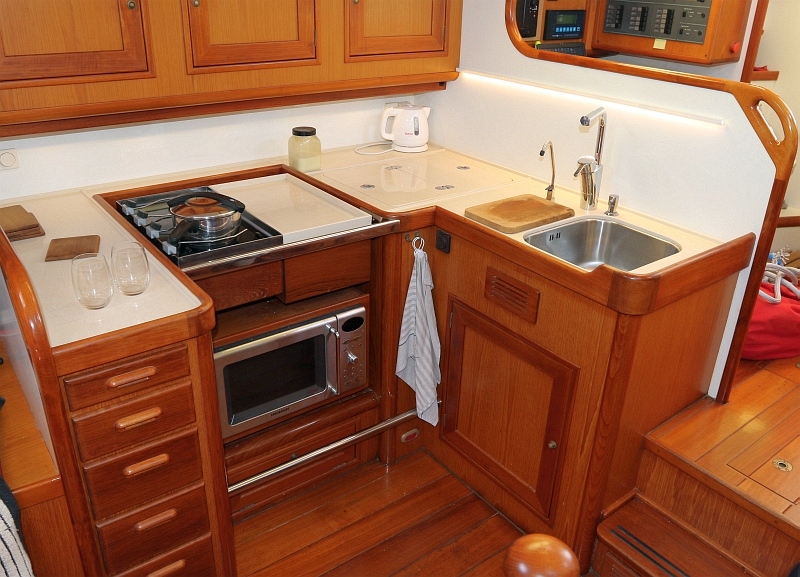

Återigen - en bild säger mer än tusen ord. Nya LED-ljusrampen över kyl och disk...

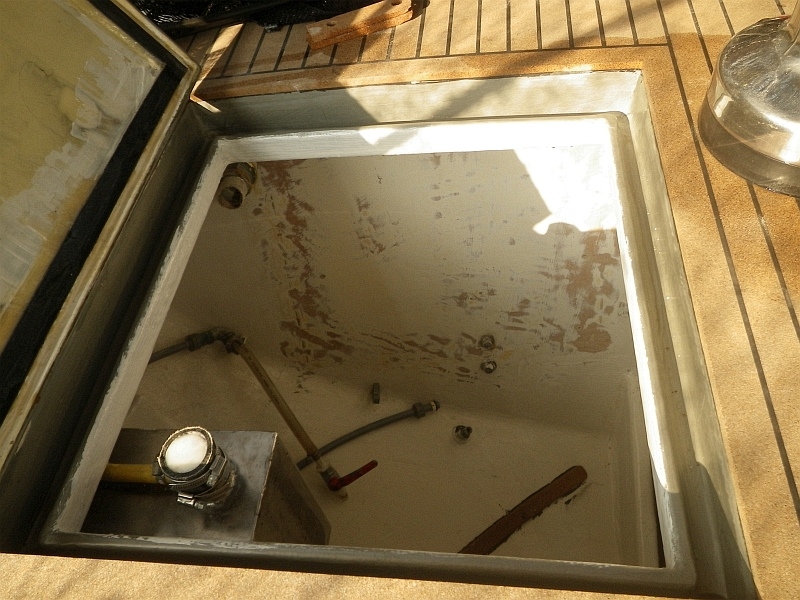

Stora vattentankens lock. Under hela ombyggnadstiden hade vi använt denna tank och ...

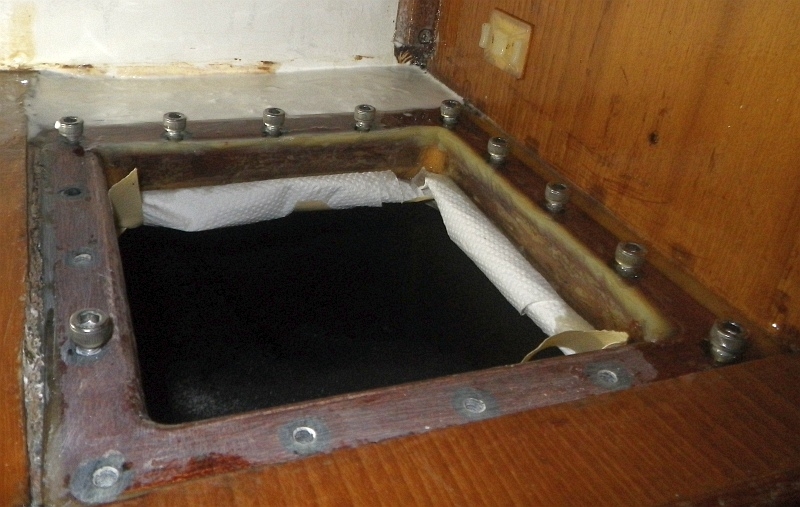

Luckramens alla skruvhål uppborrade och träskruvarna ersatta med maskinskruv som f...

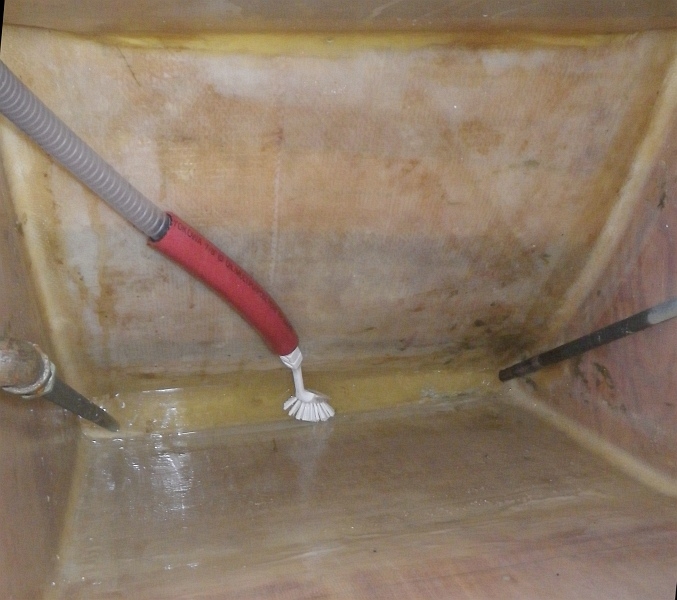

Vad gör man med en tank som inte varit öppnad på förmodligen 11 år. - Man städa...

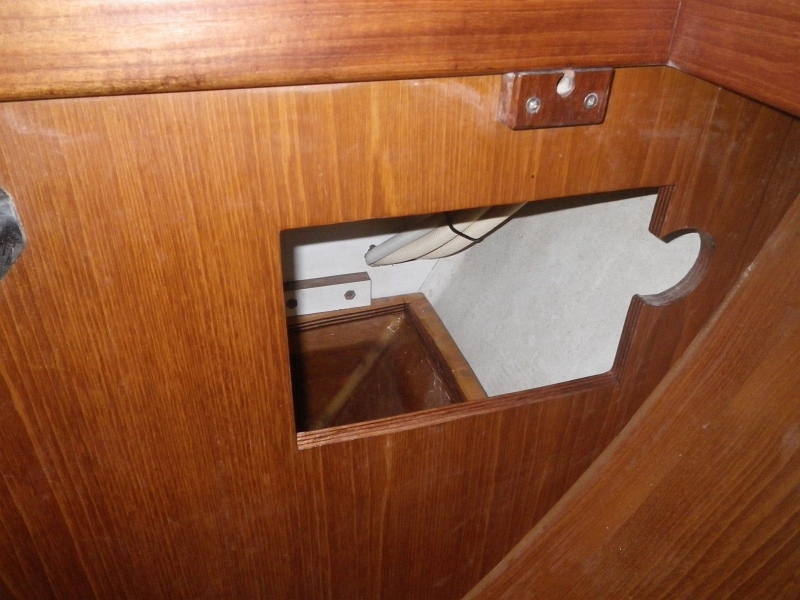

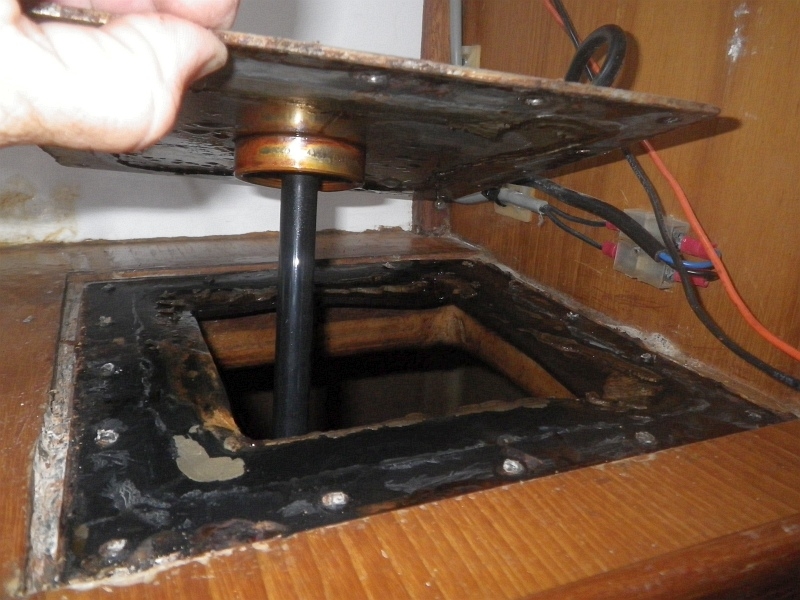

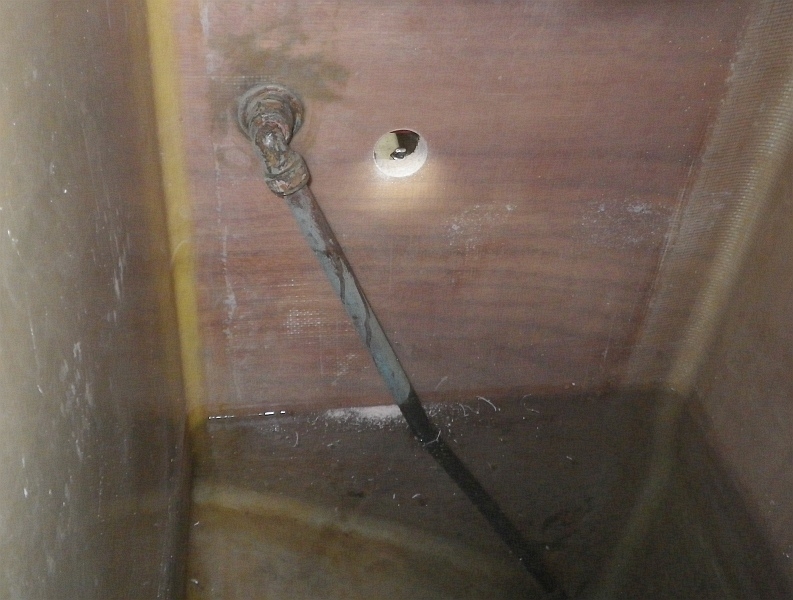

Orsak till öppnandet - på insidan satt sugröret i en 90graders mässingsvinkel och...

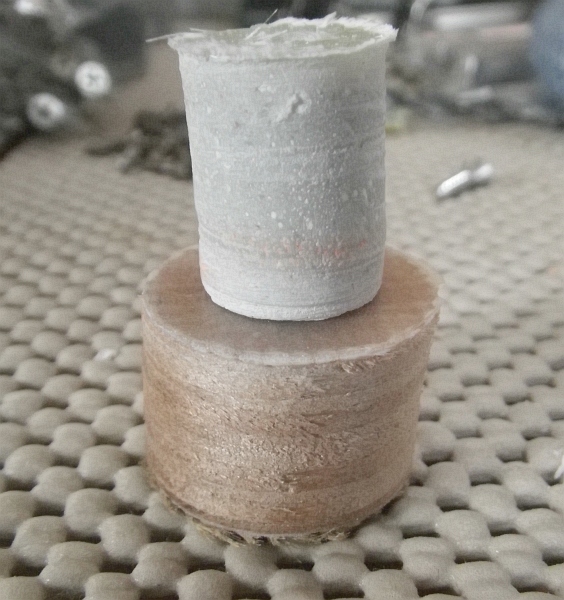

Hålsågningar: Undre plywoodpluggen är från första sågningen, 48mm. Efter att ep...

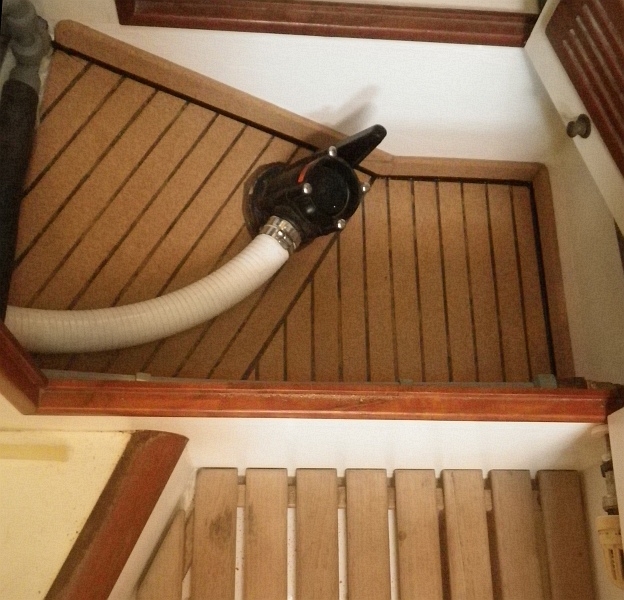

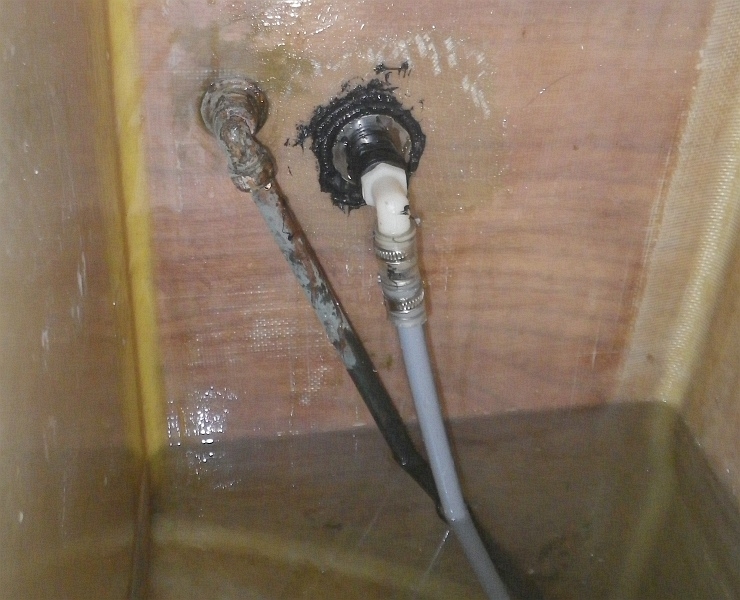

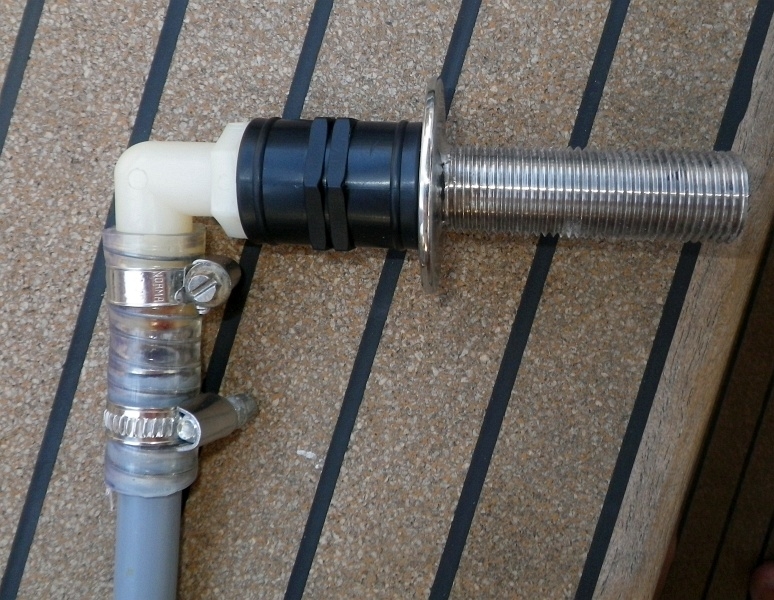

Genomföringen: Den gängade rördelen tillverkade rostfrikillen i Phuket enligt vå...

inte direkt vackert men ändamånsenligt och vattentätt.

Ett hål till... I samband med borttagandet av Wallasspisen så uppkom också behove...

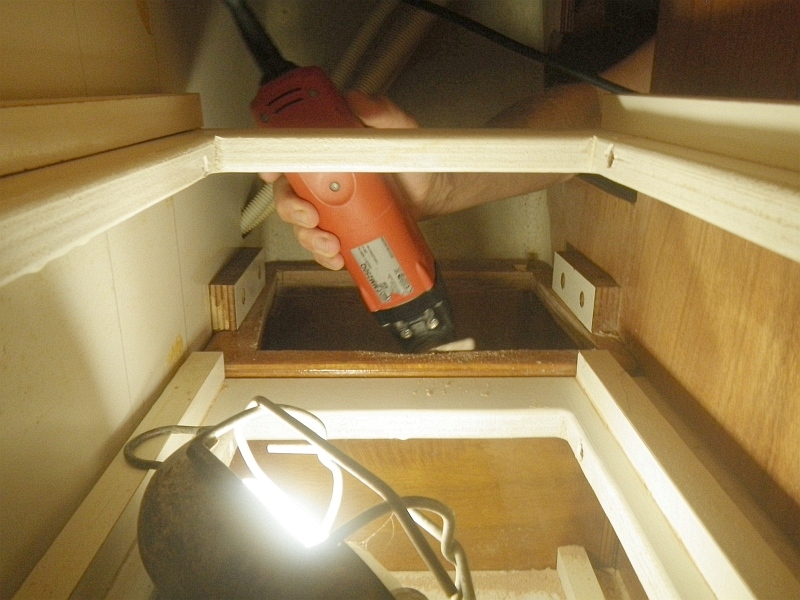

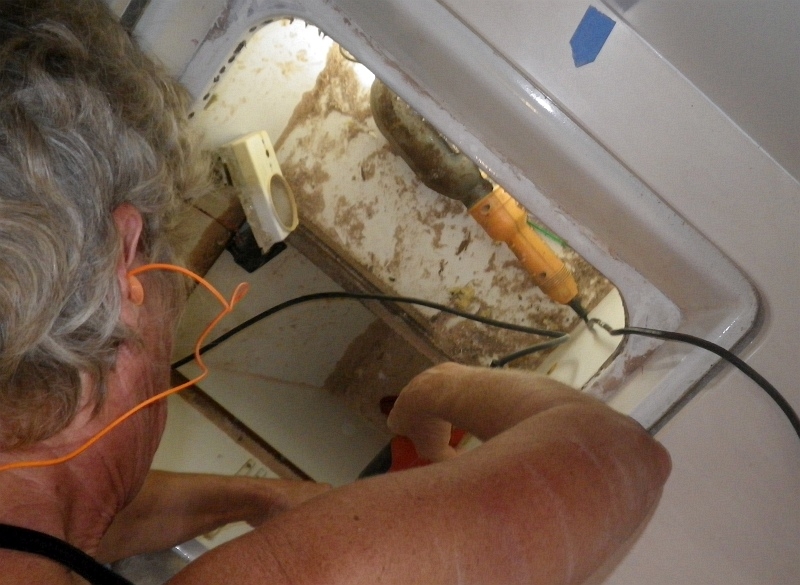

Operation tanktaksöppnande Alla tankar är byggda av plywoow med epoxylaminat som f...

Våtgarderoben hade bara målad plywood som golv... Nu har den laminat och kork...

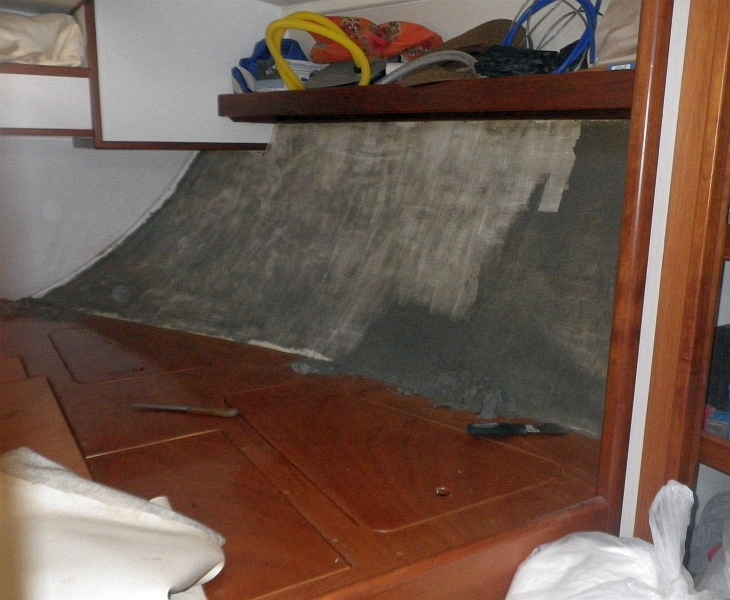

Gästhytten Vi har under hela tiden sovit i förpiken och gästhytten har härbärger...

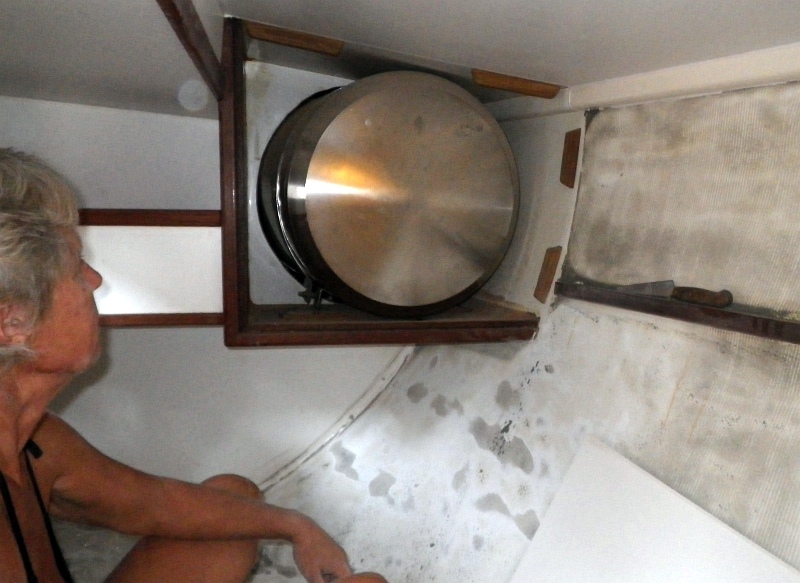

Gästhytten En länge gömd hemlighet kom äntligen i dagen. Den runda cylindern som ...

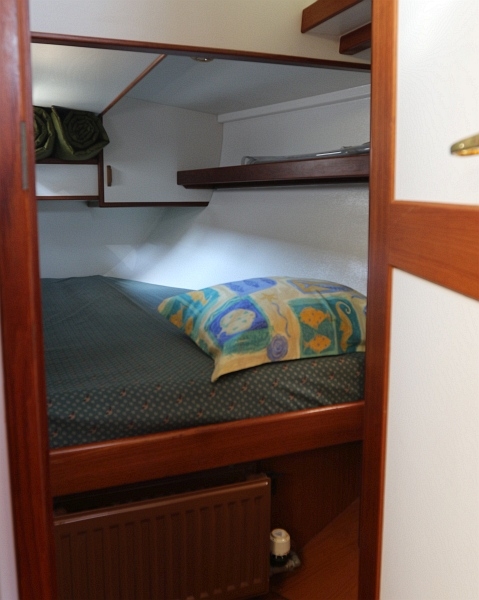

Gästhytten - har nu bytt namn till Owners Cabin. Väggen har blivit målad och skin...

Dräneringsbleck för ankarboxen. En liten men väl så nyttig installation. Utan de...

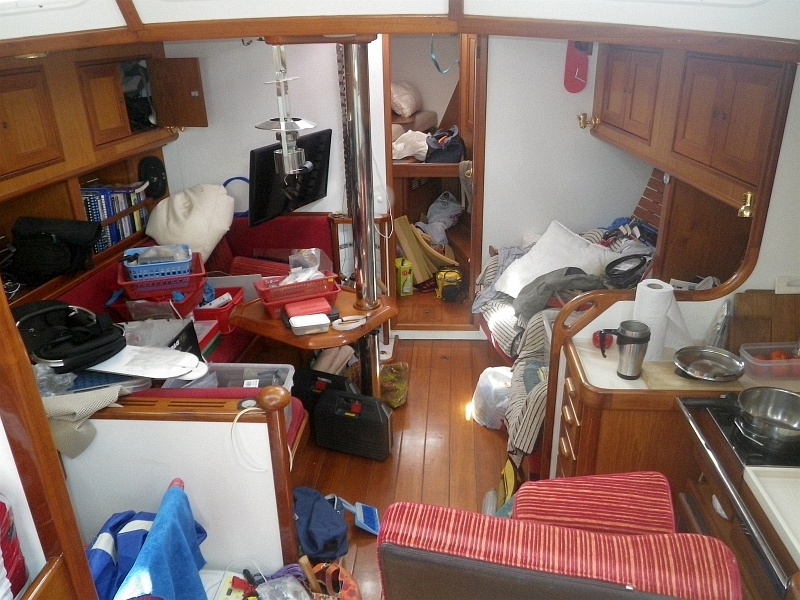

Och i denna röran bor vi också... Märkligt vad man hinner röra till varje dag. T...
